quarta-feira, novembro 28, 2012

Lançamento Yaesu FT DX 5000 HF/50 MHz 200W Series Transceiver.

FT DX 5000 HF/50 Hz 200W Series Transceiver
O FT DX 5000 Series HF/50 MHz 200 Watt transceptores são uma nova classe premium de rádios Yaesu com dois receptores independentes além de muitas opções exclusivas e acessórios concebidos para satisfazer as exigências de desempenho do mesmo o operador de rádio mais exigente sério Amador.

FT DX 5000 Breve DescriçãoSM-5000 Monitor Station - Opcional; Roofing 300 Hz Filtro - Opcional; ± 0,5 ppm TXCO - Incluído.FT DX 5000D Breve DescriçãoSM-5000 Monitor Station - incluído; 300 Roofing Hz Filtro - Opcional; ± 0,5 ppm TXCO - Incluído.FT DX 5000MP Breve DescriçãoSM-5000 Monitor Station - incluído; 300 Hz Filtro para telhados - incluído; ± 0.05ppm OCXO - Incluído.Potência de saída robusto 200 WattO FTDX 5000 estágio amplificador robusto e de alta potência final incorpora dois FET super confiável, VRF-150 (Fonte de dreno de tensão 170 V / Tensão Fonte Portão ± 40 V, a dissipação de Dispositivo Total 300 W) em uma configuração push-pull, oferece sólida 200 W de saída (75 W Classe A operação).Fonte de alimentação internaTodos os três FTDX 5000 rádios da série têm sua própria fonte de alimentação embutidaDois receptores totalmente independenteTodos os transceptores FTDX 5000 incluem Dois (2) Receptores totalmente independente para lhe dar Desempenho e Flexibilidade anteriormente fornecido apenas por rádios muito mais caros.Faixa 3-Ordem SUPERB dinâmico e 3-pontos Ordem Interceptação (IP3)SSB (2.4kHz BW)Setembro 10 kHz:. 106 dB, IP3 40 dBm

CW (BW 500Hz)10 kHz setembro: 112 dB, IP3 40 dBm02 de setembro kHz. : 105 dB, IP3 36 dBm01 de setembro kHz. : 99 dB, IP3 25 dBm

* VFO-A/Main Receptor @ 14 MHz, IPO1
Super Sharp "telhados" FiltrosSuper afiadas "telhados" filtros para Receptores VFO-A/Main.Filtros são selecionáveis ​​entre * 300 Hz, 600 Hz, 3 kHz (6 pólos de cristal filtro), 6 kHz, 15 kHz (4-pólo MCF)
* 300 Hz filtro é opcional para FTDX 5000 e 5000D FTDX. Ele é incluído no 5000MP FTDXAlta Performance Yaesu design personalizado Ponto flutuante de 32 bits DSPO desempenho lendário alta Yaesu personalizados de 32-bit DSP de ponto flutuante com base na TMS320C6727B TI (@ 300 MHz), um para cada VFO-A e VFO-B.CW variável Peak Audio filtro e High / Low-Cut filtragemCW variável Peak Audio Filter, e High / Low-Cut filtragem criado através de mais recente em tecnologia DSP.
- Largura CW: 50/100/150/200/250/300/350/400/450/500 Hz
- Freqüência de Pitch CW: 300 ~ 1050 Hz (passos de 10 Hz)Precisão do medidor analógico verdadeAproveite o Sistema de Medição de mesmo tamanho enorme como a série FT DX 9000 com Precision Analog Verdadeiro e Tempo de Reação Imediata.Novos monitores de função para facilitar a operaçãoTrês monitores eletroluminescência claras incluídas para facilitar a operação e controle do Sub-Frequency Wave, Gráfica e função Menu.Se a saída disponívelSe a saída (9 MHz) de Receptor VFO-A/MainSistema de Indicação prática de nível para a maioria das definições importantesO 5000 FTDX fornece cargas de Indicação de Nível prático que mostram claramente configurações do Mic Ganho / RF Power / CW-Pitch Speed ​​/ Keyer / Processador Nível / VOX Delay Time / Break-In-Time Delay.
-Eles podem ser controlados ON / OFF de forma independente!Apresentando o SM-5000 Monitor Station bandscopeSe você precisa de um bom bandscope para melhorar suas operações, você vai adorar nossa nova SM-5000 monitor de estação correspondente. Incluído com o bandscope é um completo, sistema de som estéreo com maior qualidade de áudio excelente - os alto-falantes são ponto em que, em vez de para o ar acima da rádio!Outras opções valiosas- Unidade de Gestão de Dados Yaesu DMU-2000, e utilizar seu escopo de áudio poderoso, Osciloscópio, Spectrum Scope, registro e recursos de controle rotador usando seu próprio monitor pessoalmente selecionados e comprados computador.- Yaesu externas totalmente automática de Ajuste Micro Unidades. Três modos disponíveis: A Banda (160 m), B (80 e 40 Bandas m), C (30 e 20 m) Bandas

SEGUNDO ENCONTRO DE RADIOAMADORES DE MONTE ALTO/SP E REGIÃO - PX CLUBE DE MONTE ALTO/SP!!

GRID Locator – Saiba a sua localização via Grid





Localizar o seu GRID - http://no.nonsense.ee/qthmap/
.

O que é GRID Locator

O Sistema Maidenhead Locator é um sistema de coordenadas geográficas utilizado por radioamadores operadores. Dr. John Morris, G4ANB , originalmente criou o sistema, e um grupo de VHF gestores, reunido em Maidenhead , Inglaterra em 1980, adotou-o. O Maidenhead Locator Sistema substitui a antiga QRA locator sistema com uma que seja utilizável fora da Europa . [ 1 ]

Localizadores Maidenhead também são comumente referidos como QTH Locator , localizadores de grade ou quadrículas , apesar de ter uma forma não-quadrado em qualquer não- equirectangular projeção cartográfica .

Um localizador Maidenhead comprime latitude e longitude em uma seqüência de caracteres curta. Esta informação é apresentada na posição um nível limitado de precisão, a fim de limitar a quantidade de caracteres necessários para a sua transmissão utilizando voz, o código Morse , ou qualquer outro modo de operação.

A codificação escolhido utiliza pares alternados de letras e algarismos, como assim:
BL11bh16 Grid de localização
Em cada par, o primeiro caractere codifica longitude eo segundo caractere codifica latitude. Estes pares de caracteres também têm nomes tradicionais, e no caso de cartas, o intervalo de caracteres (ou “número base de codificação”) utilizados em cada par varia.

A fim de evitar números negativos nos dados de entrada, o sistema também especifica que a latitude é medida a partir do Pólo Sul aoPólo Norte e longitude leste medido a partir do antimeridian de Greenwich , dando ao Meridiano de Greenwich um leste falso de 180 ° e o equador um norte falso de 90 °.

Para simplificar a codificação manual, a base para o primeiro par de cartas-tradicionalmente chamado um campo . foi escolhido para ser de 18, dividindo assim o globo em 18 zonas de longitude de 20 ° cada um, e 18 zonas de latitude 10 ° cada Estas zonas são codificados com as letras “a” até “R”.

O primeiro par de números, chamado de quadrado e colocado após o primeiro par de letras, usa um número de base de 10, e é codificada utilizando os dígitos “0″ a “9″. Este é o lugar onde as alternativas de nome “quadrículas” vem. Cada um desses quadrados representa 1 ° de latitude por 2 ° de longitude.

Para maior precisão, cada quadrado pode, opcionalmente, ser sub-divididos ainda, em subsquares . Eles são codificados em um segundo par de cartas, muitas vezes (mas nem sempre) apresentado em letras minúsculas, e novamente, para fazer cálculos manuais de graus e minutos mais fáceis, 24 foi escolhido como o número base, dando a essas dimensões subsquares de 2,5 ‘de latitude por 5 ‘de longitude. As letras utilizadas são “A” através de “X”.

O resultado Maidenhead subsquare cadeia localizador é, portanto, composto por duas letras, dois números e duas letras mais. Para dar um exemplo, W1AW, o American Radio Relay League Hiram Percy Maxim Memorial Station em Newington, Connecticut , é encontrada no grid locator FN31pr . Dois pontos dentro da mesma Maidenhead subsquare são sempre menos de 12 km de distância, o que significa um localizador Maidenhead pode dar precisão significativa de apenas seis caracteres facilmente transmissíveis.
Os campos são divididos em 100 quadrados cada.

Para o mapeamento local ainda mais preciso, dois dígitos adicionais foram propostos e ratificado como um localizador de extensão , tornando-o completamente oito caracteres, e dividindo subsquares em mesmo os menores. Tal precisão tem usos na vãos de comunicação muito curtos. Além disso, não existe definição comum para estender ainda mais o sistema em quadrados ainda menores. Mais frequentemente a extensão é feito através da repetição alternada subsquare e as regras de quadrados (números de base 24 e 10, respectivamente). No entanto, outras bases para codificações de letras também têm sido observadas e, portanto, tais estendidos estendidoslocalizadores podem não ser compatíveis.

O sistema localizador Maidenhead foi explicitamente baseado no WGS 84datum geodésico desde 1999. Antes dessa época, que era geralmente com base em dado local de cada usuário nacional, que não diferem ligeiramente um do outro e WGS 84. Como resultado, as estações de muito perto das bordas de quadrados em precisão denotado pode ter mudado de localizadores aquando da passagem para a utilização de WGS 84.

Para resumir:
  • Pares de caracteres codificar longitude primeiro, e depois latitude .
  • O primeiro par (a campo ) codifica com base 18 e as letras “A” para “R”.
  • O segundo par ( quadrado ) codifica com base 10 e os dígitos “0″ a “9″.
  • O terceiro par ( subsquare ) codifica com base 24 e as letras “A” a “X”.
  • O quarto par ( quadrado estendida ) codifica com base 10 e os dígitos “0″ a “9″.
  • Os pares quinto e subseqüente não estão formalmente definidos, mas a reciclagem dos algoritmos par terceira e quarta é uma definição possível:
BL11bh16oo66
Em ondas curtas frequências, as posições são notificadas na praça de precisão, e em VHF e UHF, subsquare precisão é usado.Relatórios de posição mais precisos são raramente utilizadas.

Utilização por radioamadores

Hoje, radioamadores e organizações ao redor do mundo reconhecer e usar localizadores Maidenhead. Muitas empresas existem para converter latitude e longitude para localizadores, como este é um dos favoritos corte para programadores que também são radioamadores. Comercialmente disponíveis (civil) do Sistema de Posicionamento Global receptores são freqüentemente capazes de exibir localizadores Maidenhead.

Localizadores Maidenhead são usados ​​como parte das fórmulas para marcar em muitos VHF de radioamadores concursos .Localizadores de grade são também a base de ganhar muitos prêmios como o American Radio Relay League VHF / UHF Century Clube , URE TTLOC, etc prêmio operacional.

Em IARU Região 1 regras, cálculos de distância de VHF são realizadas entre os centros de Maidenhead subsquare assumindo umaesférica da Terra. Isto resulta em um pequeno erro na distância, mas faz cálculos simples e, dada a imprecisão inerente dos dados utilizados, não é a maior fonte de erro.

Veja também Georef
Fonte: Wikpedia

Eletricidade Estática em Antenas de radioamador. Não acredita? Então veja o vídeo!

Eletricidade Estática em Antenas

Vídeo enviado por Mauricio / PU2- YVW



Para quem nunca viu, desconhece ou duvida de eletricidade estática em antenas, segue um vídeo muito bom. Este vídeo não foi feito por nós, mas enviado pelo Amigo Mauricio PU2-IVW que encontrou o mesmo na internet e nos enviou para dispor a todos a título de conhecimento.

Este vídeo demonstra como é importante fazer uma boa instalação e os cuidados antes de ligar o seu rádio caso não tenha proteções, pois este fenômeno pode acontecer antes, durante e depois de uma chuva, mas (pasmem) tem maior possibilidade de acontecer em dias de Sol sem nuvens principalmente nos dias secos com baixa umidade.

Lógicamente e óbviamente existem inúmeras maneiras de se evitar problemas de uma forma bem simples e outras com um investimento na aquisição de um centelhador, mas vou passar logo abaixo um procedimento muito simples, mas eficaz que aprendi a muitos anos atrás com um radioamador das antigas e que sempre deu resultado.

Para ver a foto ampliada - http://propagacaoaberta.com.br/wp-content/uploads/2012/10/Eletricidade-Est%C3%A1tica1.jpg

Vìdeos:
Vídeo parte 1 - http://www.youtube.com/watch?v=q9ZoNMG-6po
Vídeo parte 2 - http://www.youtube.com/watch?v=UVtMDrlH2w4
Vídeo parte 3 - http://www.youtube.com/watch?v=LlJib8CQoW8

O que eletricidade estática - http://pt.wikipedia.org/wiki/Eletricidade_est%C3%A1tica

Dicas:
Acabou de usar o rádio na estação base:
- Desconecte e fonte da rede elétrica;
- Desconecte a antena do rádio.

Antes de ligar tudo:
- Conecte a fonte na tomada;
- Ligue a fonte e aguarde um pouco;
- Antes de conectar a antena no rádio, feche um curto com uma chave de fenda com cabo isolante ou use uma porta de metal, grade, etc.. para fechar um curto e descarregar possíveis estáticas conforme mostrado no vídeo; Caso de um estalo ou saia uma faísca, já descarregou, mas é muito importante repetir este procedimento duas ou 03 vezes para ter certeza que descarregou por completo e se nas 03 vezes estalar ou sair faísca, mantenha tudo desligado e tente mais tarde novamente.

- Após efetuado o procedimento acima e ter certeza que esta tudo certo, pode conectar a antena no rádio;
- Ligue o rádio e aguarde um pouco;
- Meça a estacionária;
- Após feito estes mínimos procedimentos, você poderá estar evitando alguns transtornos


Agrademos ao Amigo de Campo Grande / MS que disponibilizou o vídeo de forma pública.

Salles

segunda-feira, maio 14, 2012

LANÇAMENTO ICOM - APARENTEMENTE O IC-2200H GANHOU UM UPGRADE

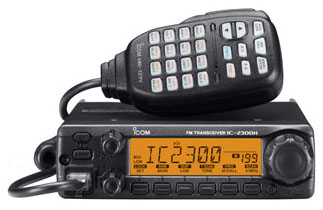

O IC-2300H é o novo rádio movél da ICOM com uma construção robusta e uma potência máxima de 65W


Equipamento
Especificações
Gama de frequências
RX: 136-174 MHz
TX: 144-148 MHZ
Modo
NFM
Memórias
207 Alfanuméricas
Potência de saída
65/25/10/5W
Alimentação
13.8 VDC
Consumos
Recepção: 1.5 A (máximo áudio)
Transmissão: 11.0 A (65 Watts)
Standby: 0.4 A
Dimensões
140x40x162mm
Peso
1.1 kg
Passos de sintonia
Tons CTCSS/DCS
Sim
Tnc
Não
Observações
- Canal prioritário
- Canal de chamada
- 4.5 W de áudio
- 4 níveis de brilho do display
Representantes Naucom

EQUIPAMENTO PRA NINGUÉM POR DEFEITO



O TS-590s marca um capítulo novo e ousado na história orgulhosa da Kenwood de fabricação de alta performance transceptores. Com um telhado de banda estreita Filtrar a TS-590s reduz significativamente a interferência de sinais indesejáveis ​​que seriam ocultas para plataformas menores. Com IF AGC baseado em tecnologia avançada de DSP, Kenwood tem, essencialmente, redefiniu o desempenho HF.
Construído para satisfazer a DX'er mais exigentes, este alto desempenho HF transceptor leva Radioamador para o próximo nível continuando a tradição Kenwood de facilidade de operação e confiabilidade robusta.

 Características Gerais:



Melhor faixa dinâmica em sua classe versus off-frequência interferência



500 Hz / 2,7 telhado Filtros kHz



32-bit de ponto flutuante DSP



100 W de design pesado



Sintonizador de antena automático (6 ~ 160 metros)



• USB & Serial DB-9 portas para conectividade com o PC



Kenwood ARCP-590 Control Software



Kenwood ARHP-590 Programa de apresentador de rádio para VOIP



Auto Tune CW



• Bater Cencelar

Noticias do Radioamador - Guia do Radioamador & Faixa do Cidadão - http://www.guiadoradioamador.com

Noticias do Radioamador - Guia do Radioamador & Faixa do Cidadão - http://www.guiadoradioamador.com

DIFERENÇA ENTRE dB, dBi ou dBd

Ao escolher uma antena, verificamos a sua especificação e nos deperamos com informações em dB, dBi e dBd, qual a diferença e o que isso significa ?

O dB , (deciBel)


O dB é uma unidade logarítmica muito usada em telecomunicações, por pelo menos dois motivos :

- O ouvido humano tem resposta logarítmica (sensação auditiva versus potência acústica)

- Em telecomunicações, se usam números extremamente grandes ou pequenos. O uso de logaritmos torna estes números pequenos e fáceis de manipular, e transforma produtos em somas e divisões em subtrações.

O dB é um número relativo e permite representar relações entre duas grandezas de mesmo tipo, como relações de potências, tensões, correntes ou qualquer outra relação adimensional.
Portanto, permite definir ganhos e atenuações, relação sinal/ruído, dinâmica, etc...

Por definição, uma quantidade Q em dB é igual a 10 vezes o logaritmo decimal da relação de duas potências, ou seja :

Q(dB) = 10 log ( P1 / P2 ).

Como a potência é proporcional ao quadrado da tensão dividida pela resistência do circuito, temos, aplicando as propriedades dos logaritmos (o log. do quadrado de n é duas vezes o log. de n) :


Q (dB) = 20 log ( V1 / V2 ) + 10 log ( R2 / R1)


ou ainda, na mesma resistência : Q(dB) = 20 log ( V1 / V2 )

Para ganhos por ex., P2 é a potência de entrada e P1 a potência de saída do circuito.
Para atenuações, P1 é a potência de entrada e P2 a potência de saída.
Atenuação é o inverso do ganho (em unidades lineares) e é igual ao ganho em dB com sinal trocado.
A tabela seguinte fornece alguns valores típicos :


Q (dB)

P1 / P2

V1 / V2

120

1 000 000 000 000

1 000 000

90

1 000 000 000

31 600

60

1 000 000

1 000

30

1 000

31,6

20

100

10

10

10

3,16

6

4

2

3

2

1,414

0

1

1

-3

0,5

0,707

-6

0,25

0,5

-10

0,1

0,316

-20

0,01

0,1

-30

0,001

0,0316

-60

0,000 001

0,001

-120

0,000 000 000 001

0,000 001


Observe que 0 dB (zero dB) equivale a uma relação de 1, e 3 dB equivale a uma relação de 2 ( em potência), e 10 dB por acaso equivale a uma relação de 10. Resumindo :

+3 dB equivale a multiplicar por 2

+10 dB equivale a multiplicar por 10

-3 dB equivale a dividir por 2

-10 dB equivale a dividir por 10


É fácil converter qualquer valor inteiro de dB na relação correspondente, usando apenas 3 e 10 dB.

Por exemplo, 17 db:
17 = 10 + 10 - 3 dB ou em unidades lineares 10 x 10 / 2 = 50.
Portanto 17 dB equivale a uma relação de 50.

O dBi

O dBi : usado para expressar o ganho de uma antena em relação a antena ISOTRÓPICA. A antena isotrópica tem um diagrama de irradiação esférico, ou seja , irradia igualmente em todas as direções. O dBi é muito usado em cálculos de enlaces de telecomunicações, pois a atenuação de propagação é sempre calculada entre antenas isotrópicas. A antena isotrópica é uma referencia teórica, sendo de difícil construção prática.



O dBd

O dBd : usado para expressar o ganho de uma antena em relação ao DIPOLO de meia onda. O dipolo de meia onda é a antena ressonante mais simples e fácil de ser construída e por isso é muito usada como referencia. Em espaço livre, o ganho do dipolo de meia onda é de 0 dBd = 2,15 dBi


Irradiação dipolo de meia onda

segunda-feira, maio 09, 2011

Prefeitura comemora o Mês da Mulher e lança a Campanha do Agasalho 2011

 Unindo atualização profissional e entretenimento, o evento foi bastante elogiado pelas convidadas


Prefeitura de Sertãozinho recebeu mais de mil mulheres na noite da última sexta-feira, dia 25, no Parque Ecológico Gustavo Simioni, para comemorar o Mês da Mulher e também lançar a Campanha do Agasalho deste ano. O evento foi destinado às servidoras públicas municipais.

Na programação, uma palestra da PhD em “Comunicação e Relacionamentos”, Nelma Penteado, com o tema Inteligência Profissional e Afetiva; muita música com a Banda “4 Exato” e um delicioso coquetel.

O prefeito ressaltou a importância do trabalho das mulheres em sua administração, relembrando a música de Erasmo Carlos: “Dizem que a mulher é sexo frágil, mas que coisa absurda!”

A 1ª dama e secretária de Desenvolvimento Social e Cidadania aproveitou para lançar a Campanha do Agasalho deste ano, com o objetivo de superar as doações do ano passado.

 “Só nesta noite, recebemos das servidoras mais de 1.500 peças de roupas. Com certeza, vamos superar a arrecadação do ano passado porque toda Sertãozinho é muito solidária”, afirmou.

sexta-feira, abril 29, 2011

BOA AÇÃO CAIAPÓS


No dia 30 de janeiro de 2011, mesmo antes do inicio de nossas atividades marcada para 05 de fevereiro,  o 338° Grupo Escoteiro Caiapós de Sertãozinho,  juntamente com o 59° Grupo Escoteiro Aimores e integrantes da Casa do Radio Amador de Ribeirão Preto, estiveram realizando a coleta de donativos para os desabrigados pelas fortes chuvas que tem caido em diversas regiões.

 Esta coleta se deu pelas ruas no entorno da Casa do Radio Amador, no bairro Campos Elíseos em Ribeirão Preto, onde foi priorizado nesta coleta o recebimento de materiais de limpeza, higiene pessoal, mas a população tambem colaborou e muito com alimentos não pereciveis e roupas.

         Foi uma manha de domingo, onde todos os jovens presentes, puderam participar deste ato de solidariedade ao próximo, e praticar com certeza sua boa ação.

         Estiveram presentes fazendo o Melhor Possível e Sempre Alerta nesta ação, o lobinho Christian, as escoteiras Ingrid e Mirella e os escoteiros Arthur, Rafael e Sergio acompanhados pela chefia Andreia, Daniel e Ernesto.

        Bravo Bravo Bravissimo, a estes jovens que representaram a todos do 338° G.E. Caiapós de Sertãozinho.

quarta-feira, abril 27, 2011

CÓDIGO MORSE EM MARTE? ISSO MESMO!!!

Por PY2JF – João Roberto S. Gândara Ferreira.

Quando o Laboratório de Propulsão a Jato (JPL) da NASA construiu o novo robô explorador – este se chamado Curiosity (Curiosidade) – para enviar ao planeta vermelho no final deste ano, eles se divertiram um pouco com ele. Em 2007, quando a equipe estava montando o Curiosity, suas rodas tinham um padrão em relevo na banda de rodagem que deixava marcado JPL por onde quer que ele passasse.

“Na época, eu perguntei se o robô final teria esse padrão nas rodas, e disseram, não, não vamos fazer propaganda do laboratório na volta de cada uma das rodas do Curiosity; o robô final terá algum outro padrão”, disse Emily Lakdawalla da Sociedade Planetária em seu blog. Lakdawalla é a coordenadora de Ciência e Tecnologia da organização.

Lakdawalla disse que não há nada de especial no formato das pegadas do Oportunity (Oportunidade); eles são apenas furos quadrados que serviram para prender com parafusos o Robô a um módulo de aterrissagem da sonda durante a viagem e pouso. Oportunity é o nome do robô que foi enviado a Marte em 2003. “Mas o Curiosity não precisa de nenhum furo especial em suas rodas, pois não será preso a nenhum módulo de aterrissagem. Então os engenheiros fizeram o formato das pegadas da maneira que quiseram.”

Mas em Março de 2011, ela viu um vídeo do robô com ele é hoje: “Eu tive que rir quando vi aquelas marcas das rodas no chão. Mas antes de explicar a razão, eu devo informar que elas são muitos úteis, pois o padrão formado torna bem fácil tanto ao operador em terra quanto ao robô determinar visualmente quanto ele percorreu usando o sistema de imagem em sua traseira.”

Mas afinal, qual padrão o JPL escolheu para as rodas do Curiosity? Um que Lakdawalla chamou de “muito divertido”. Os furos da banda de rodagem são quadrados curtos e retângulos longos – assim como pontos e traços de código Morse. E como se diz JPL em código Morse?

REFLEXÃO LUNAR: O MAIOR DX!

Você já imaginou um DX de 800.000 km?

A idéia é simples: utilizar a Lua como refletor passivo para contatos entre estações localizadas na Terra. A realização requer alguma dedicação, visto que que a distância da Terra à Lua é da ordem de 400.000 km, portanto a distância a ser percorrida pelo sinal é algo como 800.000 km, e a atenuação envolvida, enorme. É sem dúvida, o maior DX para amadores, e, segundo alguns, o maior desafio.
Reflexão lunar significa necessáriamente sinais baixos, e o “segredo” para o sucesso está na atenção aos detalhes.

Avanços tecnológicos recentes trouxeram a reflexão lunar, anteriormente restrita aos “big guns” com antenas enormes e amplificadores de 1kW+, ao alcance de quem disponha de um transceptor SSB para 2m, um PA de 100W ou mais, uma yagi, e, principalmente, o interesse pelo desafío.

A inovação tecnológica mais significativa é o modo de comunicação digital desenvolvido pelo Joe Taylor, K1JT, e conhecido como JT65. Este modo trouxe ao radioamadorismo modernas técnicas de processamento de sinais que vieram a permitir contatos com sinais aprox. 10 dB inferiores ao mínimo necessário para contatos em CW pelos melhores operadores. Ou seja, estações muito menores do que as anteriormente necessárias. O objetivo não é substituir o CW, mas permitir o acesso à reflexão lunar por estações que, de outro modo, não teriam este provilégio. Este objetivo foi atingido com grande sucesso: a quantidade de estações EME vem aumentando rapidamente deste a introdução dos modos digitais pelo K1JT, especialmente em 2m.

Outros avanços que estão contribuindo para a popularização da EME são os semicondutores que permitem amplificadores de baixo ruído ( para a recepção ) extremamente “silenciosos”, semicondutores para amplificadores estado sólido de alta potência, antenas otimizadas por computador, opções de controladores de antenna e “encoders” para rastreamento da Lua, e os loggers , que proporcionam a coordenação para contatos, algo especialmente importante para estações iniciantes.

Atualmente a reflexão lunar, ou EME ( Earth-Moon-Earth ) como é conhecida entre seus adeptos, é praticada regularmente nas bandas de 50 MHz a 10 GHz, com algumas experiências até 47 GHz. Com respeito à utliização, a banda mais popular é, sem dúvida, 2m, seguida pelas bandas de 23cm e 70cm.


CRAM DOARÁ DUAS ESTAÇÕES REPETIDORAS VHF PARA REGIÕES DESPROVIDAS DE COBERTURA

Por PY2JF – João Roberto S. Gândara Ferreira.
Como de costume na ocasião de nossos encontros, nosso grande colega PY2WFG – Wilson “Wiltec” fez uma doação de equipamentos, e esses seriam sorteados durante o Terceiro Encontro do CRAM ocorrido dia 16/04/2011. Como essa doação tratava-se de duas robustas estações repetidoras de VHF Motorola P-III, resolvemos fazer algo mais coerente que apenas sorteá-las entre os presentes.

Nós vamos revisá-las, ajustá-las, deixá-las em perfeito estado de funcionamento, licenciá-las, e doá-las  à quem realmente precisa, ou seja, colegas que residam em regiões do estado não atendidas por repetidores na faixa de VHF. Afinal, em nossa região, nem há mais frequências livres para mais repetidoras, e muitas delas, cobrem praticamente a mesma região. Para terem uma idéia, só num raio de 50Km de Americana existe mais de 15 repetidores! Portanto não precisamos de mais por aqui, mas sim ampliar a abrangência de áreas desprovidas de cobertura.

Para garantirmos que a doação atenderá os menos desprovidos, o CRAM fará uma ampla divulgação dos critérios, que ainda estamos definindo, mas já estão decididos os seguintes pré-requisitos:
  1. O local da instalação deverá ter a distância mínima de 120Km de qualquer outro repetidor de radioamador;
  2. Os requerentes deverão formar um grupo com um número mínimo de radioamadores devidamente licenciados e que possuam rádios para operação em VHF, além de se responsabilizem pela manutenção da mesma;
  3. O grupo formado se encarregará de providenciar local adequado, antenas , fonte e cabos para a instalação no caso de ser contemplado.
Após uma análise criteriosa das propostas dos interessados, os dois grupos que atenderem os requisitos e beneficiarem um maior grupo de colegas, recerão uma repetidora cada um.
Em breve postaremos aqui no site do CRAM os critérios definitivos para a avaliação de propostas. Fiquem atentos.

A intenção do CRAM é possibilitar o povoamento da faixa de VHF em regiões onde essa banda ainda não é utilizada, expandindo assim um opção a mais para os radioamadores que vivem em regiões mais isoladas. E também levar conhecimento técnico ao grupo responsável, compartilhando informações que obtivemos nesses anos todos mantendo nossos repetidores.

As propostas ou manifestações de interessados em formar grupos para requerimento da doação, bem como sugestões de aperfeiçoamento dos critérios, devem ser enviados à nós com as seguintes informações:
  1. Nome do Grupo
    Escolher um nome qualquer pelo qual esse grupo será referenciado durante o processo. (Ex. Grupo de Radioamadores de Americana, Grupo Radiante de Nova Odessa, etc);
  2. Integrantes do Grupo
    Indicativo e nome dos integrantes do grupo, bem como o telefone para contato de um responsável;
  3. Localização
    localização e altitude do local onde se pretende instalar a repetidora. (Ex: Morro do Macaco, 980m, Porto Ferreira-SP);
  4. Razão
    Uma explanação realista a fim de nos convencer de que seu grupo é merecedor da repetidora. Quais benefícios e quantos radioamadores seriam beneficiados em sua região. E qualquer outro argumento que achar válido mencionar.
Enviar propostas para repetidora@cram.org.br
Não perca tempo! Se sua cidade está numa região que atenda aos requisitos e sempre desejou uma estação repetidora nela, essa é uma oportunidade única de fazer parte de um dos Clubes mais ativos de VHF/UHF do estado de São Paulo.

Suas propostas serão avaliadas e discutidas por:

PU2LAA – Junior – Presidente
PY2ADN – Adinei – Diretor Social/Organizador do Encontro
PY2JF – João Roberto – Vice-Presidente/Diretor Técnico



Para saber mais sobre os detalhes de como manter uma repetidora, bem como detalhes de instalação, ouça a entrevista do QTC Brasileiro com PY2JF
